36V 動作 600mA コイル一体型降圧DC/DC コンバータ

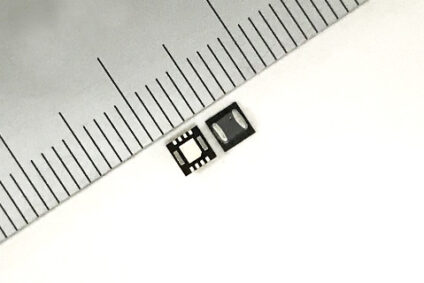

XCL248シリーズは、制御IC とコイルを一体化した小型(3.0mm×3.0mm, h=1.7mm)の36V 動作High side ドライバ FET、Low side ドライバFET 内蔵同期整流降圧DC/DC コンバータです。コイルと一体化することで基板レイアウトが容易に なり、部品配置や配線の引き回しによる誤動作やノイズを最小限に抑えることができます。入力電圧範囲は3.0~36.0V、スイッ チング周波数は1.2MHz、高効率で安定した電圧を供給可能です。外付け抵抗により、出力電圧を2.8V~6.0V に変更できるため、 同一品番を複数の電源ラインに使用可能です。EN/SS 端子に抵抗と容量を接続することにより、内部ソフトスタートよりも長いソフトスタート時間に外調可能です。またパワーグッド機能により、出力電圧の状態を監視しています。このソフトスタート外調機能とパワーグッド機能により電源シーケンスを容易 に構成可能です。保護機能として、電流制限、サーマルシャットダウンを内蔵しており、安全に使用することが可能です。
